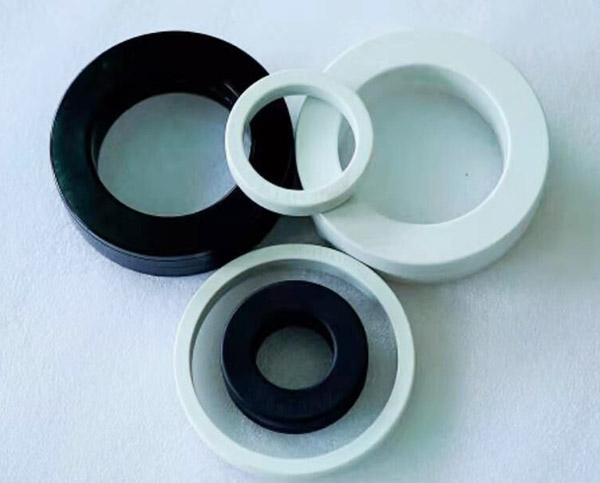

咨询热线:中频变压器铁芯
应用领域:
各种中频变压器铁芯,如航空变压器、铁路控制系统变压器、机械零件淬火设备变压器、激光电源变压器等。使用频率从400Hz到15kHz。
性能特点:
用铁基非晶带材制造,具有高饱和磁感、低损耗,可大大减轻设备重量、缩小体积、提高效率。
性能指标:
饱和磁感应强度Bs | 1.56T | 剩余磁感应强度 | ≥0.8 T |
居里温度 | 410℃ | 矫顽力,A/m | <4 |
晶化温度 | 550℃ | 损耗(400Hz,1.0T),W/kg | <15 |
饱和磁致伸缩系数 | 27×10-6 | 损耗(400Hz,0.5T),W/kg | <1.5 |
最大磁导率 | >20×104 | 损耗变化率(-50~130℃) | <15% |
产品规格:
铁芯规格 | 尺寸(mm) | 重量 | 有效截面积 | 功率(400Hz) | ||
OD | ID | HT | Kg | cm2 | KW | |
ALJ-01 | 360 | 200 | 50 | ≥18 | 28.8 | 25 |
ALJ-02 | 360 | 200 | 80 | ≥30 | 46 | 40 |
ALJ-03 | 360 | 200 | 100 | ≥36 | 57.6 | 50 |
也可根据客户要求提供其他规格的铁芯。
