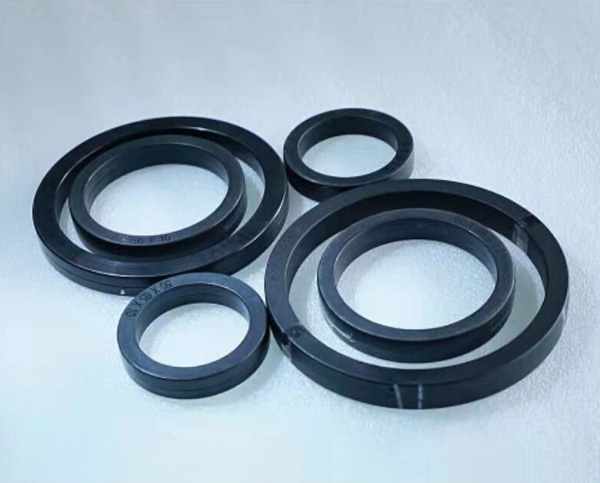

咨询热线:精密电流互感器铁芯
性能特点:
高磁导率,低角差、低比差
与坡莫合金相比具有更高的饱和磁通密度,测量电流范围更广
低铁损
较好的温度稳定性
应用领域:
电子电度表
精密功率表
控制中电流过载保护
工业自动化中电流控制
材料性能:
材料 | 1k107 | 1k101 |
饱和磁通密度Bs(T) | 1.25 | 1.56 |
初始磁导率 | 70,000~100,000 | 1,300~2,000 |
矫顽力 Hc(A/m) | 0.8 | 4.0 |
居里温度(℃) | 560 | 410 |
密度 d (kg/m3) | 7.2×103 | 7.2×103 |
产品规格:
铁芯型号 | 铁芯尺寸 (mm) | 性能 | ||||
OD | ID | HT | N 1 :N 2 | I in(mA) 50Hz | Vo (mV) min | |
ALJ-01 | 18 | 13 | 5 | 1:1 | 2.73 | 0.006 |
ALJ-02 | 19 | 14 | 6.5 | 1:1 | 50 | 2.00 |
ALJ-03 | 19 | 14 | 8 | 1:1 | 50 | 2.00 |
ALJ-04 | 21 | 13 | 10 | 1:1 | 6.14 | 0.15 |
ALJ-05 | 21 | 14 | 20 | 1:1 | 50 | 9.00 |
ALJ-06 | 21 | 16 | 4.5 | 1:1 | 10 | 0.02 |
ALJ-07 | 21 | 16 | 10 | 1:1 | 10 | 0.25 |
ALJ-08 | 23 | 16 | 10 | 1:1 | 6.9 | 0.15 |
ALJ-09 | 25 | 19 | 4.5 | 1:1 | 10 | 0.02 |
ALJ-10 | 26 | 18 | 10 | 1:1 | 10 | 0.25 |
ALJ-11 | 28 | 18 | 15 | 1:1 | 4.07 | 0.12 |
